Verdichter (Kompressor)
Ein Verdichter (Kompressor) ist eine Fluidenergiemaschine, die man zum Komprimieren von Gasen verwendet. Im Allgemeinen werden Ventilatoren und andere Maschinen, bei denen eine geringe Verdichtung Nebeneffekt beim Transport von Gasen ist, nicht zu den Verdichtern gerechnet.
Verringert man das Volumen eines Gases durch Zusammendrücken, so spricht man von Verdichten bzw. Komprimieren. Entsprechende Geräte heißen Verdichter oder Kompressoren. Bei Verdichtungsvorgängen wird ein vorhandenes Ansaugvolumen V1 mit dem Betriebsdruck p1 zu einem kleineren Volumen V2 zusammengepresst. In dem kleineren Volumen V2 herrscht ein erhöhter Druck p2, und das Gas erwärmt sich während des Verdichtungsprozesses.
Da sich das Volumen während der Verdichtung verringert, ist es entscheidend, den jeweiligen Druckzustand zum Volumenstrom anzugeben. Übliche Angaben sind der Saugvolumenstrom (bezogen auf Saugdruck p1), Austrittsvolumenstrom (bezogen auf den Enddruck p2) sowie der Normvolumenstrom (bezogen auf den Normzustand p = 101,3 kPa, T = 293,15 K = 20 °C).
Bei Kolbenverdichtern, die nach dem Verdrängerprinzip arbeiten, wird das Gas in einem Volumen (Zylinder) gekapselt, verdichtet und wieder ausgestoßen. Diese Verdichter arbeiten zyklisch, haben geringe Volumenströme und hohe Druckverhältnisse.
Quelle: wikipedia „Schleifringläufermotor“

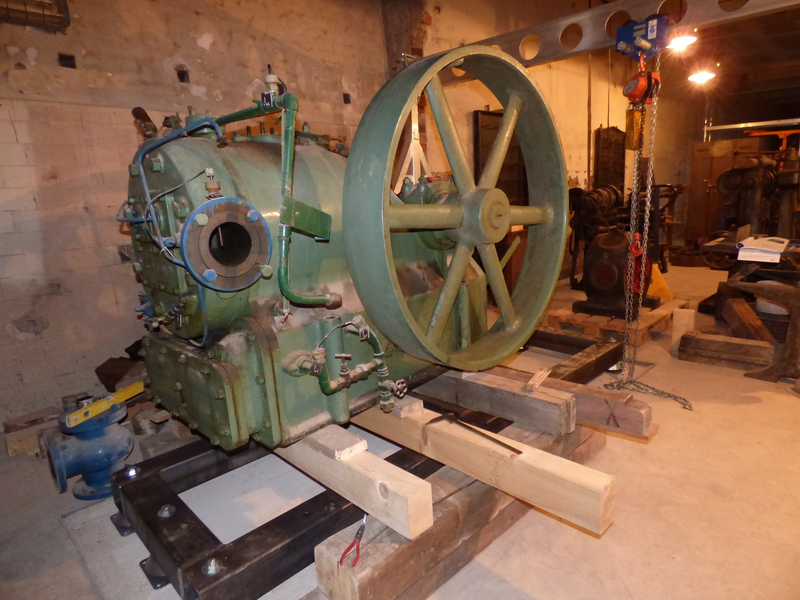

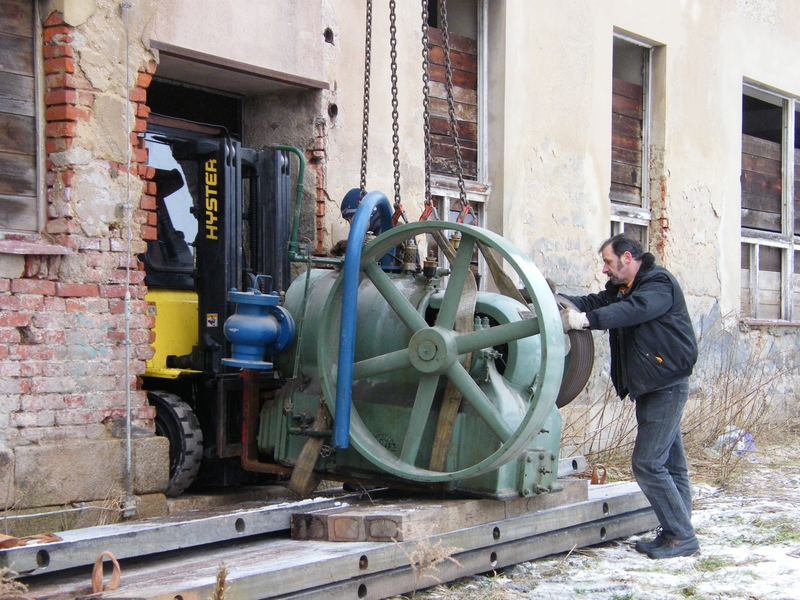

Die Sächsische Maschinenfabrik vorm. Hartmann, Aktiengesellschaft Chemnitz, hatte in Ihrem Sortiment auch Kompressoren, sogenannte HARTMANN – KOMPRESSOREN. Sie bauten nicht nur Luftkompressoren für den jeweils gewünschten Enddruck, sondern auch Kompressoren für sämtliche technischen Gase.
Die Hartmann- Kompressoren zeichnen sich durch kräftige, gedrungene und dabei gefällige Bauart aus…
Einfachwirkende Zweistufen – Kompressor für Drücke bis 8 ATM, mit entsprechenden technischen Ausführungen und Parametern…
Quelle: Technische Dokumentation HARTMANN – KOMPRESSOREN, Sächsische Maschinenfabrik vorm. Rich. Hartmann, Aktiengesellschaft, Chemnitz
